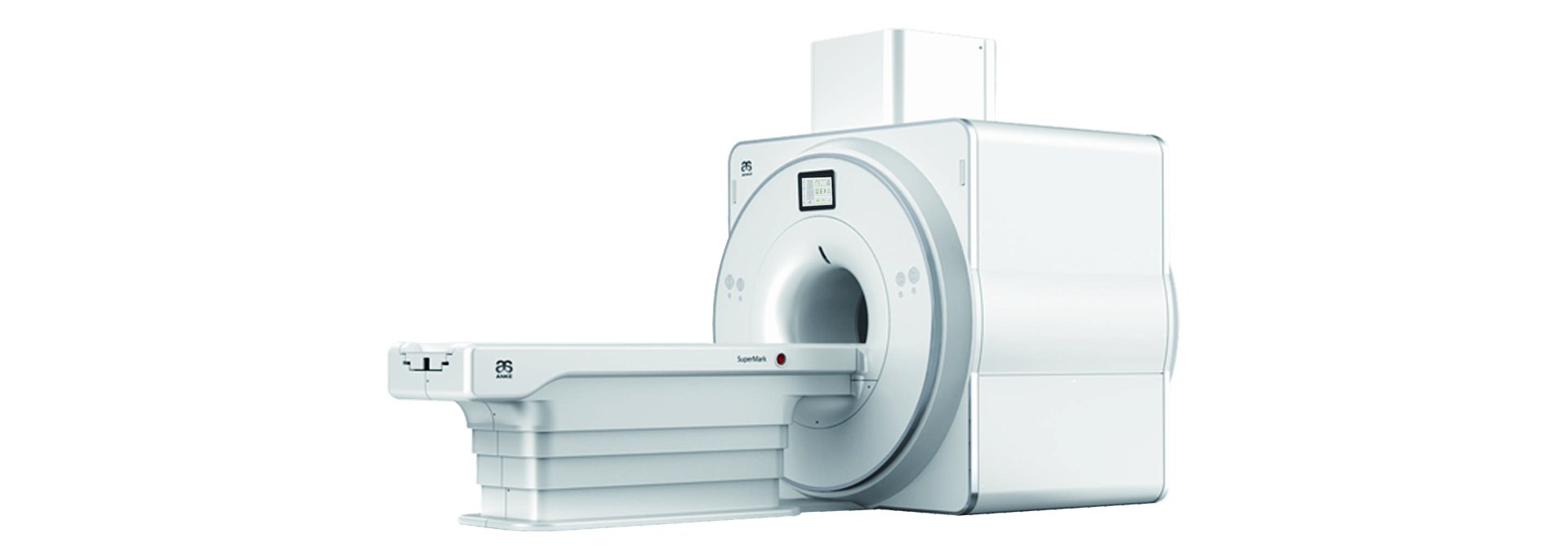

SuperMark 1.5T
Supraleitendes 1,5-Tesla-MRT mit Kurzbau-Magnet, ART-Plattform und A-combi-Spulenintegration
Das SuperMark 1.5T ist das supraleitende MRT-System der vierten Generation von Anke. Es verbindet eine überarbeitete Hardware- und Softwareplattform mit der ART-Plattform (Adaptive and Rapid Total-imaging) und der Spulenintegration A-combi. Neben konventionellen Pulssequenzen und klinischen Basisanwendungen bietet es fortgeschrittene funktionelle Anwendungen – von Neuro- und Wirbelsäulen- über Abdomen- und Brust- bis zu muskuloskelettalen Untersuchungen. Bedient wird es über das Betriebssystem APEX.
Magnet und Bauweise
- Supraleitender Kurzbau-Magnet: 1,5 Tesla bei 60 cm Patientenöffnung
- Hohe Feldhomogenität: für schnelle Aufnahmen mit großem Messfeld (FOV) und eine hochwertige Fettunterdrückung
- Helium-„Zero Boil-off“-Technologie: 4-K-Kaltkopf für stabilen Betrieb ohne Nachfüllen von flüssigem Helium
- Kompaktes Magnetdesign: Installationsfläche ab 35 m²
Arbeitsablauf und Patientenkomfort
- A-combi: von Anke entwickelte Spulenintegration für Untersuchungen mehrerer Körperregionen sowie Ganzkörper- und Ganzwirbelsäulenaufnahmen ohne Umlagern des Patienten
- Automatische Spulenerkennung und -auswahl bei Mehrstationsuntersuchungen
- Silent Scanning: leise Pulssequenzen mit geringerer Geräuschentwicklung für mehr Patientenkomfort
- PROP-Aufnahmetechnik: bewegungsunempfindliche Akquisition für gleichbleibende Bildqualität
Schnelle Bildgebung und KI
- Parallele Akquisition (PAT): Dual-Engine-Verfahren, das über weniger Phasenkodierschritte die Messung beschleunigt und Bildqualität sowie räumliche Auflösung erhält
- KI-Funktionen (optional): intelligente Ausrichtung, KI-Stitching, KI-Rauschunterdrückung und Online-Bewegungskorrektur (Elastic Motion Correction, EMC)
- Erweiterte Anwendungen (optional): automatisch getriggerte KM-MRA, Cardiac Cine, DTI und APT
- Spulen: Kopf-Hals-, Körper-, Wirbelsäulen-, große und kleine Flex- sowie Kniespule; Kopf-, Sprunggelenk-, Handgelenk-, Schulter- und Brustspule optional
Technische Daten
- Feldstärke: 1,5 T
- Patientenöffnung: 60 cm
- HF-Verstärker: max. 20 kW
- Unabhängige Empfangskanäle: 16
- Gradientenkühlung: Wasserkühlung
- Stromversorgung: 3-phasig 380 V (±10 %), 50/60 Hz (±1 Hz), Anschlusswert 60 kVA
- Standard-Raumgrößen (L × B × H): Magnetraum 6500 × 5500 × 3300 mm, Technikraum 5500 × 3000 × 3300 mm, Bedienraum 4500 × 4000 × 3200 mm
