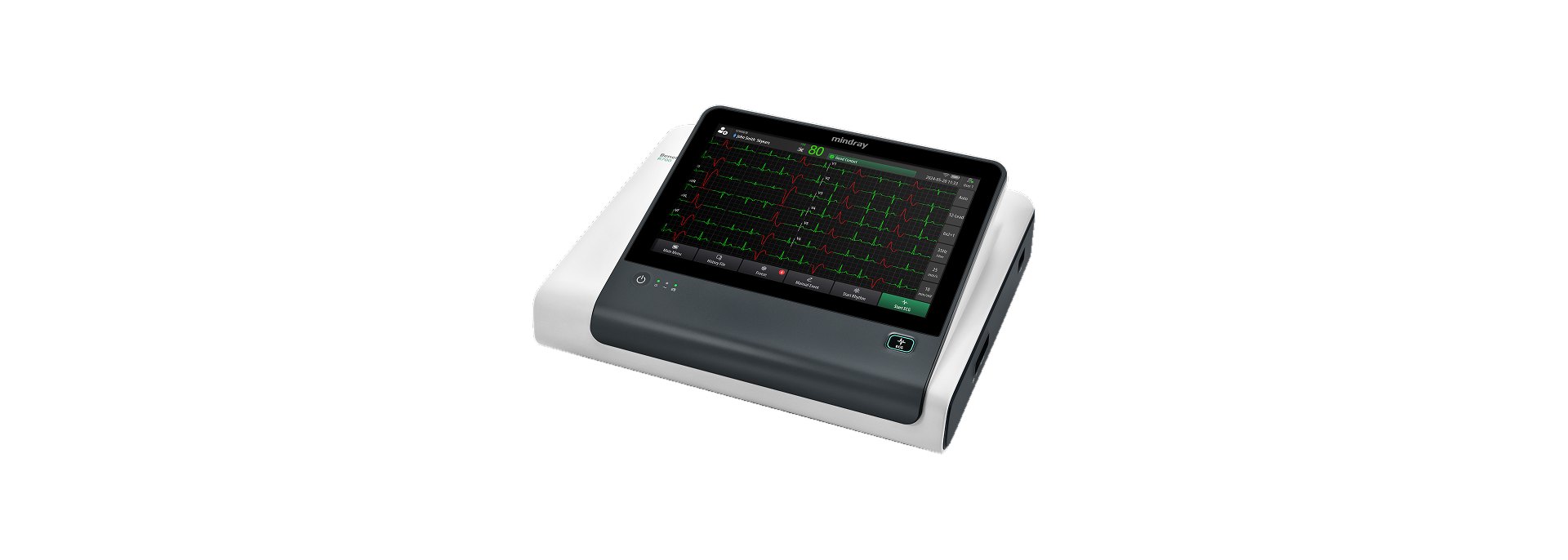

Mindray BeneHeart R700/R900
12-Kanal-Elektrokardiographen mit 12,1″-Touchscreen, Elektrodenführung und Glasgow-Analyse
Die BeneHeart R700 und BeneHeart R900 sind 12-Kanal-Elektrokardiographen von Mindray für Notaufnahme, Station und Funktionsdiagnostik. Beide Modelle teilen Bedienkonzept, Display, Drucker und Analysefunktionen. Laut Hersteller unterscheiden sie sich in der Bauhöhe (R900: 235 mm, R700: 153 mm) und im internen Speicher (R900: 1500, R700: 1200 EKG-Berichte). Die Geräte sind für Erwachsene, Kinder und Neugeborene vorgesehen.
Funktionen
- Elektrodenstatus-Anzeige: grafische Anleitung zur Elektrodenplatzierung, rote oder gelbe Markierung bei schlechtem Signal, automatischer Aufnahmestart bei stabilem Signal
- Zusätzliche Ableitungen: Anleitung für rechtspräkordiale (V3R/V4R/V5R) und posteriore Ableitungen (V7/V8/V9), Ableitungsnamen werden in Anzeige und Bericht automatisch angepasst
- Schrittmacher-Kanal: erkennt Stimulationsimpulse automatisch und markiert sie in einem eigenen Kanal
- Erfassung auffälliger Schläge: ventrikuläre Extrasystolen (VES) werden rot markiert; Kurven lassen sich bis zu 30 Minuten rückwirkend einfrieren und prüfen
- ST-Analyse: grafische Darstellung der Infarktlokalisation, ST-Werte und -Veränderungen als Balkendiagramm
- Analyseprogramme: 12-Kanal-Analyseprogramm der University of Glasgow sowie Mindray-Ruhe-EKG-Algorithmus (CSE-Evaluierung bestanden), jeweils für Erwachsene und Kinder
- Bedienung: vollständig laminiertes Display mit reduzierter Spiegelung, Zoom per Zwei-Finger-Geste, leiser Betrieb
- Papierauslass mit patentierter Konstruktion gegen Papierstaus; laut Hersteller gleichbleibende Druckqualität auch nach über 100.000 m Druck
Datenmanagement und Vernetzung
- Datenausgabe per USB-Stick, LAN und WLAN (Wi-Fi 6, WPA3-Verschlüsselung)
- HL7- und DICOM-Protokoll zur Übergabe an EKG-Managementsysteme, KIS, EMR oder PACS
- Kompatibel mit Mindray M-Connect™: Übersicht von Monitoring-Daten und 12-Kanal-Berichten, Vergleich von EKG-Berichten
- M-IoT: Gerätestatus, Akkukapazität sowie IP- und MAC-Adresse für die Medizintechnik
Technische Daten
- Display: 12,1″ kapazitiver Multitouch-Farbbildschirm, 1280 × 800 Pixel
- Drucker: hochauflösender Thermodrucker, bis 12 Kurven, Faltpapier A4 oder US Letter
- Papiervorschub: 5 / 12,5 / 25 / 50 mm/s
- Akku: Lithium-Ionen, 10,8 V, 5600 mAh; mindestens 500 automatische Berichte, 1 Stunde Dauerdruck oder 8 Stunden papierlose Aufzeichnung
- Anschlüsse: RJ45-Netzwerk, 2 × USB 2.0 (z. B. USB-Stick, Barcodeleser), Patientenkabel
- Datenspeicher: R900 1500 EKG-Berichte, R700 1200 EKG-Berichte
- Abmessungen (L × B × H): R900 395 × 315 × 235 mm, R700 395 × 315 × 153 mm
- Gewicht: 5,8 kg inklusive Akku und Drucker (ohne Papier und Kabel)
- Netzspannung: 100 bis 240 V AC, 50/60 Hz
